Дорогие, коллеги, друзья, заказчики, в этой статье мы подробно расскажем о заполнении опросного листа для водогрейной блочно-модульной и стационарной котельной. Начнем с определения.
Котельная – это комплекс зданий и сооружений с котельными установками (котлами) и вспомогательным технологическим оборудованием (насосы, химводоподготовка, теплообменники, контрольно-измерительные приборы, средства автоматизации, инженерные коммуникации), предназначенные для генерации тепловой энергии при сжигании органического топлива.
Перейдем к заполнению опросного листа.
Заполните опросный лист прямо на нашем сайте!

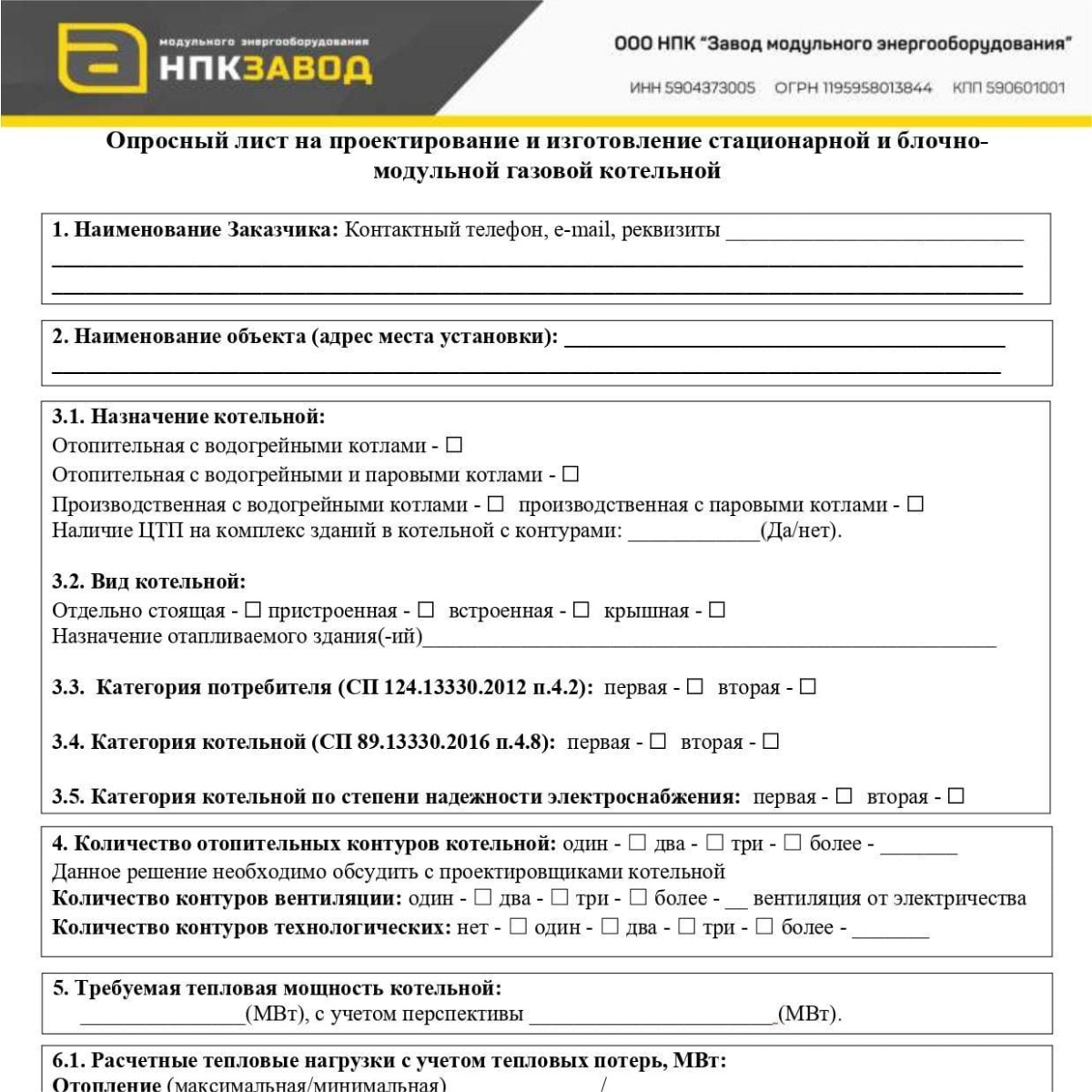

Опросный лист на блочно-модульную котельную
Пункт 1. Наименование заказчика
В первом пункте мы указываем информацию о заказчике, адрес, контактный телефон и электронную почту, и желательно реквизиты. Также, хорошо, если указан сотрудник и его компетенции в сфере котельных.
Пункт 2. Наименование объекта строительства
Хорошо, если оно совпадает с наименованием в проектной документации или технических условиях – это избавит от разночтений и ошибок в документах. Информация необходима для расчета транспортного плеча. Бывает, что доставка на Север стоит дороже самой котельной (низкорамные тралы). Это критически важно для итоговой цены.
Пункт 3.1 Назначение котельной.
Назначение котельной идет по теплоносителю, необходимому потребителю тепла – горячая теплофикационная вода или пар.
Определяя наличие ЦТП на комплекс зданий в котельной важно понимать, есть ли в зданиях, потребителях тепла, отдельные тепловые пункты – с этим вопросом Вам вам помогут наши инженеры, критерий оценки, как всегда, финансовый.
Если котельная обслуживает одно здание, то есть смысл вести шесть и более трубопроводов из нее напрямую в здание – и сети отопления и вентиляции, и горячее водоснабжение. Если мы говорим про комплекс из множества зданий и большую площадь застройки, то не всегда целесообразно тянуть километры из шести и болееь труб (отопление, вентиляция, ГВС и технологические нужды) до каждого здания-потребителя. Когда гораздо проще через тепловые сети из двух трубопроводов передать тепло в тепловой пункт здания, и уже там разделять тепло по контурам-потребителям, регулируя температуру и потребление в самом здании.
Пункт 3.2 Вид котельной
Может быть как отдельно стоящая, пристроенная, крышная, встроенная раме и транспортабельная на шасси (прицепе). Разберем каждую котельную отдельно.
Отдельно стоящая – это котельная, которая располагается отдельно от основного здания потребителя на расстоянии от него.
Пристроенная – это котельная, расположенная рядом с объектом, примыкающая к нему вплотную, стена к стене, или имея общую стену.
Встроенная котельная – это котельная, расположенная непосредственно внутри здания, когда это позволяют нормы и правила. Важно понимать, что не во всех зданиях можно разместить встроенную котельную. Она несет с собой риски для здания и повышает категорию пожароопасности здания, а так же имеет большое количество требований для установки.
Крышная – это название из-за её места местоположения, её возводят на крыше здания в блок-модуле, или отдельном специально оборудованном помещении, являющимся частью основного здания.
Транспортабельная котельная на шасси – это мобильная водогрейная котельная на прицепе, которая служит для временного или аварийного теплоснабжения объектов.
Пункт 3.3 Категория здания-потребителя
Категория здания-потребитяля определяется Сводом правил СП 124.13330.2012 п.4.2 «Тепловые сети»
Первая категория – это потребители, не допускающие перерывов в подаче расчетного количества теплоты и снижения температуры воздуха в помещениях ниже предусмотренных ГОСТ 30494. Например, больницы, родильные дома, детские дошкольные учреждения с круглосуточным пребыванием детей, картинные галереи, химические и специальные производства, шахты и т.п.
Вторая категория – потребители, допускающие снижение температуры в отапливаемых помещениях на период ликвидации аварии, но не более 54 ч: жилые и общественные здания до 12 °C; промышленные здания до 8 °C.
Третья категория – остальные потребители, склады, вспомогательные и временные сооружения и так далее.
Пункт 3.4 Категория котельной
Категория котельной пределяется Сводом правил СП 89.13330.2016 п. 4.8 «Котельные установки», и выбирается по наивысшей категории здания потребителя, если котельная снабжает три склада и роддом, то она первая, т.к. роддом потребитель первой категории.
Категория котельной по степени надежности электроснабжения определяется ПУЭ Правила устройства электроустановок. Согласно «Правилам устройства электроустановок», утверждённым Приказом Минэнерго РФ от 08.07.2002 №204, котельные по степени надёжности электроснабжения делятся на категории:
Первая категория. Перерыв электроснабжения может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения. Такие котельные в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.
Вторая категория. Перерыв электроснабжения приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей. Для таких котельных допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.
Третья категория. Все остальные котельные, не подпадающие под определения первой и второй категорий.
Пункт 4. Количество отопительных контуров котельной.
Любая котельная делится на два уровня циркуляции теплоносителя.
Первый – котельный контур. Это внутренний замкнутый цикл: котел, гидрострелка (гидравлический разделитель) и обратная линия в котел. В этом контуре расход воды должен быть стабильным. Нарушение этого условия приводит к некорректной работе котла и его износу.
Второй – контуры потребителей, или контуры ЦТП. Это уже внешние линии, по которым тепло уходит в здания. Сюда относятся отопление, вентиляция, горячее водоснабжение и технологические процессы. Если объектов несколько и они находятся на удалении, такие контуры выносятся в индивидуальные тепловые пункты в зданиях. Это экономически выгоднее, чем прокладывать большое количество труб от одной котельной.
Что такое технологический контур? Представим, что котельная работает на производственные помещения, предположим, цех металлообработки. В цехе металлообработки есть разные ванны закаривания. Там должно быть, предположим, масло определенной температуры, 80 градусов, 90 градусов, 150 градусов и так далее, для закалки металлических изделий. Нагрев этого масла для технологии, это и есть технологические нужды. Для этого делается отдельный контур со своими насосными группами, со своим регулированием температурным и всем остальным, который называют технологическим контуром.
Количество контуров определяет Заказчик и инженер.
Пункт 5. Требуемая тепловая мощность котельной
Указывается, если она вам известна из проектной документации, технических условий, если у вас есть информация по нагрузкам на отопление, вентиляцию, технологию и ГВС горячее водоснабжение. Или у вас есть на руках расчет тепла и топлива, максимальный часового расчет газопотребления. Если же этого нет, наши инженеры помогут все рассчитать, это первый шаг к техническим условиям на подключение газа.
Пункт 6.1 Расчетные тепловые нагрузки с учетом тепловых потерь
Здесь с заполнением поступаем также как и с пятным пунктом – заполняем, когда известны эти нагрузки. Если нагрузки неизвестны, наши инженеры помогут все рассчитать.
Пункт 6.2 Способ подключения контуров.
Зависимое подключение, что это значит? Это значит, что вода, находящаяся в котельном контуре, вылетает в трубу, доходит до здания и возвращается обратно в котел. То есть вода напрямую заходит в систему здания и потом возвращается назад. Это один общий круг.
В независимой схеме уже два отдельных круга, и они не смешиваются.Первый круг – внутри котельной, второй круг – внутри здания. Между ними промежуточный теплообменник. Тогда вода идет из гидрострелки в теплообменник, не попадает в здание, а возвращается внутрь котельной обратно в гидрострелку и циркулирует по этому контуру. Здесь же отдельный контур со своими насосами, которые работают на здании. Горячая вода из котельной греет холодную воду из здания через металлические пластины, но сами воды не смешиваются.
Независимая схема необходима, если вода в трубах грязная (ржавчина, мусор), её нельзя пускать в котел, так как он быстро выйдет из строя. Тогда теплообменник ставится для чтобы грязная вода не попадала в котельную. Второй случай с вязан с разным давлением – здание высокое, там большое давление в системе, а котел может быть рассчитан на меньшее давление.Теплообменник разделяет эти системы, чтобы не повредить оборудование.
Пункт 7. Температурный режим котельной
Эо про то, какой температуры будет вода или пар, который выходит из котельной. Есть два типа котельных. Паровые – там температура всегда выше 115 градусов. Водогрейные – до 115 градусов. И это важная граница: все, что до 115 градусов считается неподнадзорным, как сосуды, работающие под давлением.
Дальше важно понять одну простую вещь: чем выше температура воды, тем выше должно быть давление в системе, чтобы эта вода не закипела. В обычной жизни вода кипит при 100 градусах, но это при нормальном давлении. Если давление ниже, она закипает раньше. Например, в горах вода может закипать уже при 80 градусах. А если давление выше, чтобы закипеть, воде нужно уже больше 100 градусов.
В котельной это означает следующее. Если мы греем воду до 95 градусов, система может работать при относительно невысоком давлении, и риска закипания почти нет. А если температура 115 градусов, давление в трубах должно быть значительно выше, иначе вода начнет закипать прямо в системе. В этом случае водогрейная котельная фактически может начать работать как паровая, что уже совсем другой режим и другие требования.
Поэтому температурный режим всегда связан с давлением и подбирается аккуратно.
Как выбрать нужную температуру? Есть два варианта. Первый – ориентироваться на уже существующие тепловые сети. Если у Заказчика есть действующая система отопления, у нее уже есть свои параметры, под которые нужно подстраиваться.
Второй вариант – если объект новый. Тогда температура определяется при подборе оборудования. Например, одни котлы рассчитаны на 95 градусов, другие на 105 градусов. Это закладывается на этапе проектирования.
Также важно учитывать, куда идет тепло. Для разных задач нужны разные температуры. Для простых систем отопления, например регистров или промышленных помещений, может хватать 95 градусов. А для радиаторов или пластиковых труб часто делают ниже – около 80 – 85 градусов, чтобы не перегружать систему.
Пункт 8. Вид топлива
В этом пункте необходимо указать основное и, при необходимости, резервное топливо.
Если выбран природный газ, важно указать давление на вводе в котельную и теплотворную способность газа. Эти параметры нужны для корректного подбора горелки и расчета мощности.
Если используется дизельное топливо или мазут, необходимо указать марку и ГОСТ. Без этого невозможно точно рассчитать систему хранения и сжигания топлива.
Для твердого топлива обязательно указываются вид, марка, влажность и зольность. Это критически важно, потому что разные виды топлива требуют разных топок, систем подачи и очистки.
Сжиженный газ также требует указания давления на входе. Обычно он подается от газгольдера.
Пункт 9. Давление воды в водопроводе
Давление указывается текущее на объекте и, при наличии, его колебания.
Это нужно для понимания, сможет ли система подпитки котельной работать напрямую от водопровода. Если давления недостаточно, потребуется установка повысительного насоса. Если давление то высокое, то низкое (т.е. характер изменения давления) это необходимо сообщить проектировщикам для подбора регуляторов.
Также здесь указывается необходимость установки бака запаса химически очищенной воды. Его рекомендуется предусматривать всегда. Он обеспечивает резерв на случай аварии или отключения воды, особенно в отопительный сезон.
Пункт 10. Необходимое давление в трубопроводах
Этот пункт делится на два блока. Первый блок касается тепловой сети. Данные заполняются Заказчиком, если у него существующая тепловая сеть и если он владеет этими сведениями. Если эта тепловая сеть не существующая, то эти данные определяют уже проектировщик. Указываются давления в подающем и обратном трубопроводах. Эти значения определяют выбор насосного оборудования и арматуры. Второй блок касается системы горячего водоснабжения. Аналогично указываются давления в подаче и обратке.
Если Заказчик не знает точные значения, их можно определить по проекту здания или рассчитать исходя из высоты и протяженности системы. Например, для многоэтажного здания давление растет примерно на 0.1 МПа на каждые 10 метров высоты.
Пункт 11. Максимальная высота зданий и удаленность
Необходимо указать высоту самого высокого здания и расстояние от котельной до потребителей. Это влияет сразу на два параметра: требуемое давление и мощность насосов. Чем выше и дальше объект, тем выше требования к оборудованию.
Если этот пункт заполнен некорректно, возможны ситуации, когда тепло просто не доходит до верхних этажей или система работает с перегрузкой. Если Заказчик не знает, этим вопросом начинает заниматься наш инженер.
Пункт 12. Высота дымовой трубы
Высота указывается, если рассчитана. Если расчета нет, необходимо указать высоту ближайших зданий и расстояние до них. Это нужно для предварительной оценки.
Суть в том, что дым не должен попадать в окна соседних зданий. Если рядом стоит здание высотой 20 метров на расстоянии 10-15 метров, трубу придется делать выше этой отметки, чтобы обеспечить нормальное рассеивание.
Пункт 13. Бытовые помещения
Здесь определяется, нужны ли в котельной помещения для персонала.Если котельная автоматизированная и работает без постоянного присутствия людей, этот пункт можно не заполнять. Если планируется дежурный персонал или охрана, необходимо предусмотреть санузел, комнату отдыха и, при необходимости, административные помещения.
Пункт 14. Автоматизация
Выбирается режим работы котельной: с постоянным персоналом или без него.
Современные котельные чаще всего проектируются без постоянного присутствия. Это снижает эксплуатационные расходы, но требует более продвинутой автоматики и систем защиты. Если выбран вариант с персоналом, требования к автоматизации могут быть ниже, но увеличиваются затраты на эксплуатацию.
Пункт 15. Диспетчеризация
В этом пункте указывается необходимость удаленного контроля и управления. Можно выбрать простой вариант – передача параметров на диспетчерский пункт, либо полноценное удаленное управление. Также указывается расстояние до диспетчерского пункта. Это важно для выбора каналов связи. Диспетчеризация особенно актуальна для котельных без персонала.
Пункт 16. Анализ исходной воды
Пункт заполняется при наличии данных. Необходимо указать химический состав воды: содержание железа, кислорода, магния, кальция, уровень pH, жесткость и сухой остаток. Эти данные используются для подбора системы химводоподготовки. Если вода не подготовлена, в котле образуется накипь, снижается теплообмен и оборудование выходит из строя.
Если анализа нет, рекомендуется его сделать. Это недорогая процедура, которая позволяет избежать серьезных затрат в будущем.
Пункт 17. Тип здания котельной
Здесь необходимо выбрать один из двух вариантов: блочно модульная или стационарная котельная.

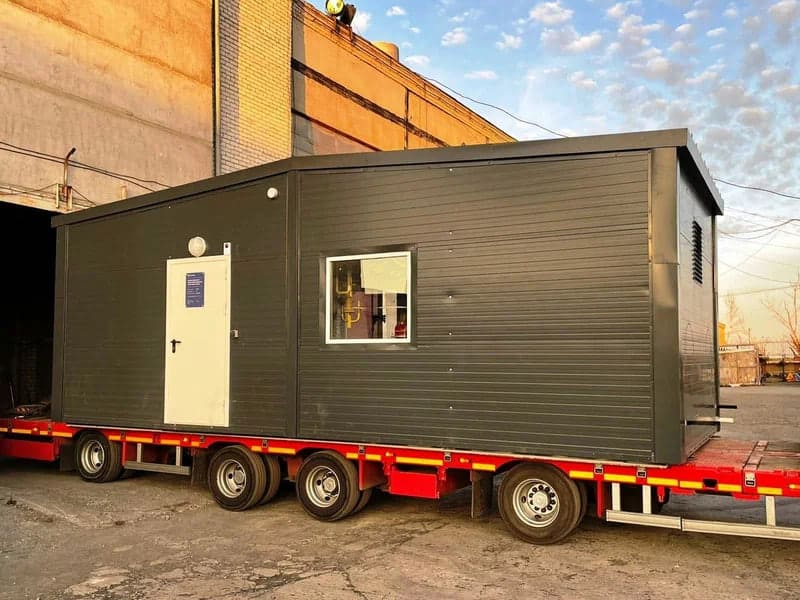

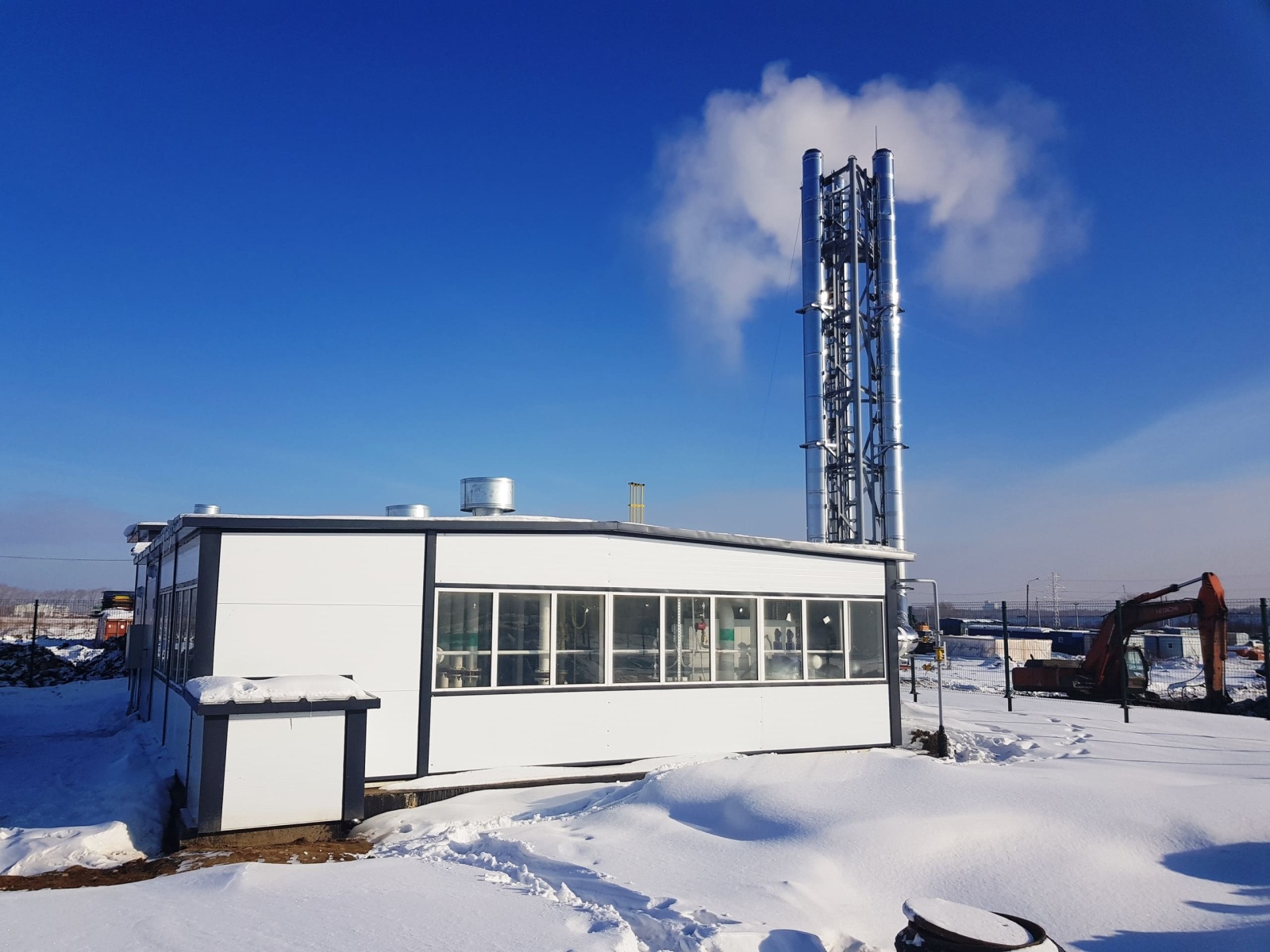

Блочно модульная котельная изготавливается на заводе в виде готовых блоков. Далее она доставляется на объект и монтируется. Основные преимущества – это быстрые сроки реализации, предсказуемое качество и минимизация строительных работ на площадке.
Стационарная котельная строится непосредственно на объекте из строительных материалов. Такой вариант чаще применяется при больших мощностях или когда есть особые требования к размещению.
При заполнении важно учитывать ограничения площадки, сроки и бюджет. Если нужна быстрая реализация без сложного строительства, чаще выбирают блочно-модульную котельную.
Пункт 18. Технические характеристики для паровой котельной
Этот пункт заполняется только в случае, если требуется паровая котельная. Для водогрейных котельных его пропускают. Эту информацию может заполнить только Заказчик. Потому что только он знает, для какого оборудования ему нужен пар. Необходимо указать три ключевых параметра.
Первое – это паропроизводительность, т.е. объем пара, который должна выдавать котельная.
Второе – это давление пара. Этот параметр определяется технологией производства. Например, для пищевых производств и стерилизации требования будут одни, для промышленности другие.
Третье – это процент возврата конденсата. Это доля пара, которая после использования возвращается обратно в систему в виде конденсата. Этот параметр критически важен. Если возврат высокий, например 80 процентов, то снижается расход воды и затраты на химводоподготовку. Если возврат низкий, система должна постоянно готовить новую воду, что увеличивает нагрузку на оборудование.
Пункт 19. Необходимость учета
В этом разделе определяется, какие ресурсы и каким образом нужно учитывать. Учет делится на коммерческий и некоммерческий.
Коммерческий учет используется для расчетов с поставщиками ресурсов, т.е. для он нужен для передачи сведений в какую-то организацию, с которой есть договор по телосложению. Например, учет газа для передачи данных в газоснабжающую организацию или учет тепла для теплосетей. Эти узлы учета должны соответствовать требованиям нормативных органов.
Некоммерческий или технологический учет используется внутри объекта. Он нужен для наладки, контроля эффективности и анализа работы оборудования. То есть Заказчик считает тепло сам для себя, чтобы понимать, сколько он расходует газов для того, чтобы получить одну гигакалорию тепловой энергии.
Эти счетчики расхода газа нужны для двух случаев. Первое, он стоит на подводке к котлу и считает, сколько потребляет котел и нужен для пусконаладочных работ. Потому что, когда определяют полноту сгорания топлива, правильно работает котел или нет, в том числе меряют расход этого газа. И есть коммерческий со всей котельной, который через GSM-контроллер или через средства радиосвязи передает в режиме онлайн информацию в ресурсоснабжающую организацию. И по этому коммерческому учету газа выставляются, соответственно, счета за потребленный газ.
В опросном листе отдельно указывается учет тепла, пара, топлива и горячей воды.
Пункт 20. Объем необходимых работ
Пункт определяет, какие работы должна выполнить компания. Первое – это проектирование. Тут еще раз проговорим и коснёмся подробней.
Какие-то здания по градостроительному кодексу должны проходить экспертизу проекта перед тем, как получить разрешение на строительство. Какие-то здания эту экспертизу не должны проходить. И вот у нас есть две стадии проектирования. Это первая – проектная документация (Стадия П), а после нее делается рабочая документация (Стадия Р).
Стадия П нужна для прохождения экспертизы и получения разрешений. Она содержит общие схемы и решения.
Стадия Р содержит детальные чертежи, по которым ведется монтаж. Без нее невозможно корректно построить котельную.
Если для разрешения на строительство здания не нужна проектная документация, то достаточно сделать рабочую документацию. А проектную просто вообще не выполнять. Ростехнадзор и ресурсоснабжающие организации, такие как «Газпром», «Мосблогаз», «Мосгаз» принимают объекты по рабочей документации.
Далее идёт изготовление – это производство самой котельной и всего оборудования. Затем монтаж – доставка на площадку и сборка. После этого выполняются пуско-наладочные работы, когда оборудование запускается, настраивается и выводится на рабочий режим. И отдельно учитывается доставка, особенно если объект находится в удаленном регионе или требует сложной логистики.
Мы выполняем все эти этапы комплексно под ключ – от проектирования до запуска котельной в работу. Для Заказчика удобнее и безопаснее, когда все решения согласованы между собой, нет разрыва ответственности между подрядчиками, и в итоге объект получается именно таким, как был рассчитан на старте.
Такой подход позволяет избежать типовой ситуации, когда проект делают одни, строят другие, а отвечать за результат в итоге некому.
Заполните опросный лист прямо на нашем сайте!
Опросный лист на блочно-модульную котельную
Корректно заполненный опросный лист это основа успешного проекта. Он позволяет избежать типовых ошибок, точно подобрать оборудование и сформировать прозрачное коммерческое предложение без скрытых доработок и удорожаний.
Если у вас возникают вопросы при заполнении или нет части исходных данных, лучше обсудить их с инженером на старте. Это всегда дешевле и быстрее, чем переделывать проект на поздних этапах.
Отправьте нам заполненный опросный лист, и мы подготовим для вас технически обоснованное и конкурентное решение под вашу задачу.
